Rtx serisi düşük profilli hidrolik tork anahtarları

Hızlı Bakış

RTX Serisi flanş işleri için mükemmel bir hidrolik tork anahtarıdır.

Daha Fazla Detaylar

Daha Fazla Bilgi

Rapid-Torc mühendisleri pazarda doğrudan uygun aletleri gördüğünde, daha iyi bir yol olabileceğini biliyorlardı. Bunun sonucunda hafif, dayanıklı ve güvenli tork anahtarı ortaya çıktı. Eller serbest işlem imkanı, yüksek kaliteli bileşenler ve harika üretim flanşların torklanmasında RTX modelini ideal seçim haline getirir.

Tasarımdan, üretim ve kalibrasyona, RTX Serisi amaca uygun bir makinadır.

RTX Doğrudan Uygun Hidrolik Tork Anahtarı Temel Özellikleri:

Amerika'da üretildi. 255 ft.lb'den 31800 ft.lb'ye kadar 6 model mevcuttur (346

Nm'den 43,108 Nm'ye kadar). +/-1% tekrar edilebilirlik. +/-3% doğruluk oranı. En geniş altıgen boyut aralıkları mevcuttur.

UÇAK ALÜMİNYUM ALAŞIMI
Dış kısımının çoğu minimum ağırlık sağlarken şaşırtıcı bir kuvvet sağlayan uçaklardaki alüminyum alaşımından ibarettir.

EN GENİŞ ALTIGEN ARALIĞI
En geniş hex boyutları mevcuttur. Herhangi bir bağlantı boyutu için tork output uygundur. Azaltılmış yarıçapta ve 12 noktada mevcuttur.

ÇOK GÜÇLÜ ÇELİK ALAŞIM
Ağır yük bağlantı noktaları uzun ürün ömrü sağlar.

ÇOK EKSENLİ MAFSALLI KAPLİN
Birden fazla eksen üzerinde daha geniş hareket aralığı, bir eksenli mafsallı
kaplinlere göre hortumu daha rahat kontrol etmeyi sağlar.

OTOMATİK BAĞLANTI
Güç kafası otomatik olarak doğrudan uygun kaset bağlantıyı çalıştırır.

SADECE 1 PİN İLE BAĞLANIR
Bağlanmak için sadece yüksek güçte 1 tane pin kullanılır ve bu sayede operatörler bağlantı boyutlarını hızlıca değiştirir.

REAKSİYON KOLLU SEÇENEKLERİ MEVCUTTUR
Sıralı reaksiyon bloğu birçok uygulamada güzel bir şekilde çalışır. Özel uygulamalar için, Rapid-Torc® reaksiyon noktalarını arttırmak için onside reaksiyon kolları ve Alco kolları sunar.

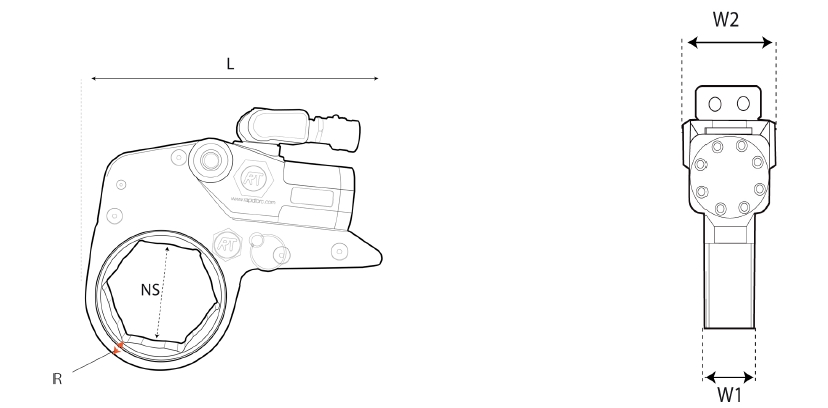

RTX Doğrudan Uygun Düşük Profil Boyutları

Model	L		NS (kaset bağlantı boyutları baz alınır)		R		W1		W2
Model	in	mm	in	mm	in	mm	in	mm	in	mm
RTX-2	7.2	183	-2,56%	19-55	0.35	9	1.25	32	1.92	49
RTX-4	9.7	248	1 5/15- 3 %	32-80	0.47	12	1.55	42	2.55	55
RTX-8	12.1	308	1 13/16 - 3%	45-100	0.59	15	2.8	53	3.22	82
RTX-14	14.5	372	2 - 4 ^5/8	50-120	0.72	18.5	2.48	53	3.89	99
RTX-18	15.5	393	3 - 5 /	75-140	.87	22.2	2.75	70	4.37	111
RTX-30	18	457	3 9/16- 5 %	90-155	1	25.4	3.25	83	5.28	132

Tork Aralığı ve Modele Göre Altıgen Aralıkları

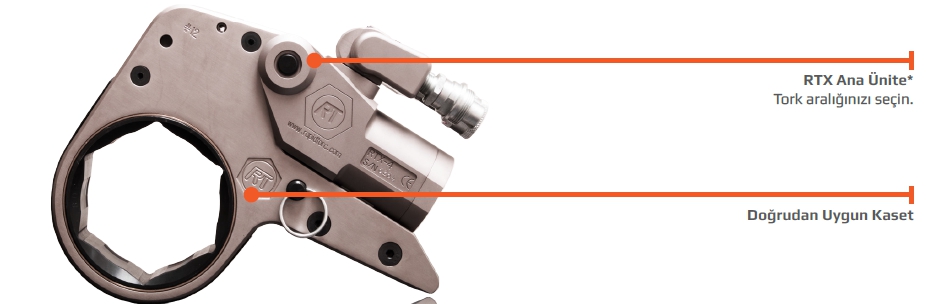

RTX Ana Ünite ve kasetler, düşük profilli tork anahtarları yapmak için birleştirilir. Ana ünite ve kasetler farklı sipariş numaralarına sahiptir.

Model	Kaset Altıgen Boyutları*		Tork Aralığı		Ağırlık
Model	in	mm	ft.lb.	Nm	lbs	kg	Sipariş Numarası
RTX-2	% - 2 %	19-65	255-1710	346-2318	4.5	2	8434 2021 90
RTX-4	1 - 3%	25-85	580-3855	786-5226	9.7	4.4	8434 2021 95
RTX-8	1 /- 4 %	46-105	1143-8151	1549-11049	19.5	9	8434 2022 00
RTX-14	2 ¹/2 - 5 %	60-135	2010-13400	2725-18165	33	15	8434 2116 58
RTX-18	3 / -5 /	75-140	2676-17845	3628-24191	51	23	8434 2022 05
RTX-30	3 / -6 /	90-165	4770-31800	6466-43108	78	35.5	8434 2022 10

*RTX Hidrolik Tork Anahtarı altıgen boyutlu bağlantı ne olursa olsun uygun tork değerine sahip olmak için eşsiz bir şekilde tasarlanmıştır. Bu demek oluyor ki; altıgen bağlantı boyutunu değiştireceğinizde farklı tork tabloları için endişeye kapılmanıza gerek yok.
