RT Serisi Modeller
Rapid Torc mühendisleri tasarım ve bileşenler üzerinde karar kıldığında, paylaşılan vizyon oybirliğiyle gerçekleşti: dünyada en kritik uygulamalar için güvenilir olacak hidrolik tork anahtarları yapmak. Sonucunda RT Serisi ortaya çıktı, müşteri için en uygun maliyetli çözüm.
Bu ürün üstün performans ve daha uzun ürün ömrüne sahiptir.
Tasarımdan, üretim ve kalibrasyona kadar, RT Serisi amaca uygun bir makinadır.
RT Kare Soketli Hidrolik Tork Anahtarlarının Temel Özellikleri
Amerika’da üretilmiştir. 75 Nm’den 71,169 Nm’ye kadar 9 model bulunur. 5 tane kare anvil boyutu mevcuttur: 1/2", 3/4", 1", 1-1/2" & 2-1/2"
Doğruluk derecesi +/-3% ’dür.
YAY YÜKLÜ TABAKA
Yay yüklü tabaka işlem süresince enerjiyi emer.
HARİCİ AYIRMA KOLU
Harici ayırma kolları aleti uygulamadan ayırmayı kolay hale getirir.
DİŞLİ KARE SOKET
RT Serisi dişli kare soket, soket bileşenleri.
ÇOK EKSENLİ MAFSALLI KAPLİN
Birden fazla eksen üzerinde daha geniş hareket aralığı, bir eksenli mafsallı kaplin- lere göre hortumu daha rahat kontrol etmeyi sağlar.
MONOBLOK ALÜMİNYUM GÖVDE
RT Serisinin gövdesini üretmek için uçaklarda kullanılan alüminyum alaşımının kalitesinde tek bir blok kullanılır. Bu, şaşırtıcı bir güç ağırlık oranına sahip iken, oldukça yüksek tork değerlerinde üretim yapmayı sağlar
DİŞLİ REAKSİYON KOLU
Dişli reaksiyon kolu aleti daha kompakt hale getirir ve maksimum güvenlik için reaksiyon kolunun ayarlanailir olmasını sağlar.

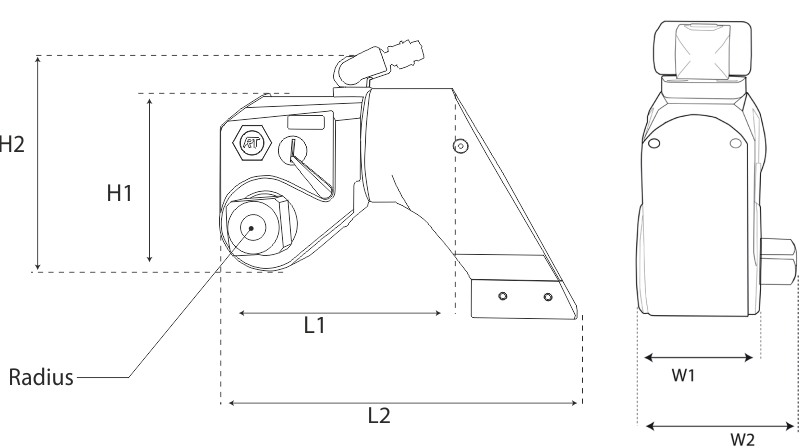

Kara Soketli Hidrolik Tork Anahtarının Boyutları
|
Model |
Boyutlar |
|||||||||||||
|
L1 |
L2 |
H1 |
H2 |
Yarıçap |
W1 |
W2 |
||||||||
|
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
|
|
RT-0.5 |
3.15 |
81 |
4.87 |
125 |
2.35 |
60.5 |
3.62 |
93 |
0.52 |
13.5 |
1.3 |
33.5 |
1.97 |
50.5 |
|
RT-1 |
4.68 |
120 |
7.13 |
183 |
3.52 |
90.5 |
4.75 |
122 |
0.9 |
23 |
1.95 |
50 |
2.76 |
71 |
|
RT-3 |
6.04 |
155 |
9.24 |
237 |
4.68 |
120 |
6.08 |
156 |
1.28 |
33 |
2.59 |
66.5 |
3.72 |
95.5 |
|
RT-5 |
7.21 |
185 |
11.23 |
288 |
5.63 |
144.5 |
7.05 |
181 |
1.44 |
37 |
3.12 |
80 |
4.9 |
126 |
|
RT-8 |
7.85 |
202 |
12.49 |
321 |
6.42 |
164.6 |
8.4 |
213.36 |
1.62 |
41 |
3.48 |
88 |
4.95 |
126 |
|
RT-10 |
9 |
232 |
13.9 |
357 |
7.2 |
186 |
9.3 |
239 |
1.87 |
48 |
3.9 |
100 |
5.5 |
142.5 |
|
RT-20 |
10.2 |
259 |
16.55 |
420 |
8.5 |
216 |
9.9 |
251 |
2.17 |
55.1 |
4.7 |
119 |
6.7 |
170 |
|
RT-25 |
12 |
310 |
18.4 |
473 |
9.1 |
234 |
11 |
282 |
2.37 |
61 |
5.2 |
134 |
7.4 |
191 |
|
RT-50 |
15.2 |
390 |
23.9 |
615 |
11.4 |
294 |
13.4 |
344 |
30.8 |
79 |
6.5 |
167 |
8.9 |
228 |
Modele Göre Tork Aralığı
| Tork | ||||||||
| Model | Kare Soket | ft. lb. | Nm | Ağırlık | Sipariş Numarası | |||
| in | min | maks. | min | maks. | lbs | kg | ||
| RT-0.5 | 1/2'' | 55 | 397 | 75 | 538 | 0.8 | 0.4 | 8434 2010 00 |
| RT-1 | 3/4'' | 200 | 1340 | 271 | 1817 | 42219 | 42248 | 8434 2010 02 |
| RT-3 | 1'' | 480 | 3230 | 651 | 4379 | 42223 | 42250 | 8434 2010 05 |
| RT-5 | 1-1/2'' | 835 | 5590 | 1132 | 7578 | 15 | 42131 | 8434 2010 09 |
| RT-8 | 1-1/2'' | 1200 | 8000 | 1627 | 10845 | 23 | 42135 | 8434 2010 13 |
| RT-10 | 1-1/2'' | 1755 | 11520 | 2379 | 15617 | 42242 | 42107 | 8434 2010 16 |
| RT-20 | 2-1/2'' | 2960 | 19760 | 4013 | 26787 | 36 | 18 | 8434 2010 20 |
| RT-25 | 2-1/2'' | 3960 | 25890 | 5368 | 35096 | 62 | 31 | 8434 2010 25 |
| RT-50 | 2-1/2'' | 7875 | 52500 | 10675 | 71169 | 96 | 48 | 8434 2010 29 |
