TRM Topside Serisi

Hızlı Bakış

Sınıfının en iyisi.

Daha Fazla Detaylar

Daha Fazla Bilgi

• 21,750 psi/1500 bar'a kadar basınç.
• Herhangi sayıda alet için eş zamanlı işlem
• 1 ya da 2 hidrolik bağlantı mevcuttur.
• İstek üzerine özel diş yapıları.
• Herhangi bir uygulama tipi için kullanılabilir özel tasarım.
Rapid-Torc işlemi minimum 50% gerici ile olmasını tavsiye eder (her 2 bağlantı parçası için 1 gerici).

Model No.	Somun Çapı		Hidrolik Alan		Maks. Yük		Alet OD	En Yakın Engel	Strok
	in	metric	in2 mm2	kN	tonf	lbf	in mm	in mm	in mm
	3/4"	M20							0.472 12
TRM21	7/8"	M22	2.41 1555	233	23.38	52380.48	2.87 73	5.70 145	0.472 12
TRM21	1"	M24	2.41 1555	233	23.38	52380.48	2.87 73	5.70 145	0.59 15
	1-1/8"	M27							0.59 15
	1-1/4"	M33
TRM22	1-3/8"	M36	4.470 2884	433	43.45	97342.27	4.25 108	6.88 175	0.59 15
	1-1/2"	M39
	1-5/8"	M42
TRM23	1-3/4"	M45	8.17 5271	791	79.38	177823.87	5.35 136	7.87 200	0.59 15
TRM23	1-7/8"	M48	8.17 5271	791	79.38	177823.87	5.35 136	7.87 200	0.59 15
	2" M52
TRM24	2-1/4"	M56	13.08 8445	1267	127.15	284832.93	6.77 172	9.055 230	0.59 15
	2-1/2"	M64
TRM25	2-3/4"	M72	18.90 12197	1830	183.66	411400.36	7.87 200	10.03 255	0.59 15
	3" M76
TRM26	3-1/4" 3-1/2"	M80 M90	25.85 16682	2502	251.10	562471.97	9.25 235	11.33 288	0.59 15
TRM27	3-3/4"	M95	27.17 17530	2629	263.84	591022.71	9.64 245	12.59 320	0.59 15
TRM27	4" M100		27.17 17530	2629	263.84	591022.71	9.64 245	12.59 320	0.59 15
	1-7/8"	M48
TRM29	2"	M52	10.82 6983	1047	105.07	235374.96	6.141 156	9.055 230	0.59 15

Her alet bir yük hücresi,köprü, çekici ve soketten oluşur. Ekstra köprüler, çekiciler ve soketler diğer somunlara uyum için satın alınabilir. Aletler monte edilir, yağ ile doldurulur, basınç test edilir ve bir test sertifikası alınır.

Torklamayı ve endüksiyonlu civata ısıtma işlemini tamamlamak için, Rapid-Torc hidrolik civata gerdiricileri sunar.

Belirli uygulamalarda, doğru yük için civatayı gerdirmenin bazı avantajları vardır. Rapid-Torc; Standart Gerdiricileri, Rüzgar Türbini gerdiricilerini ve Su Altı
gerdiricilerini sunar.

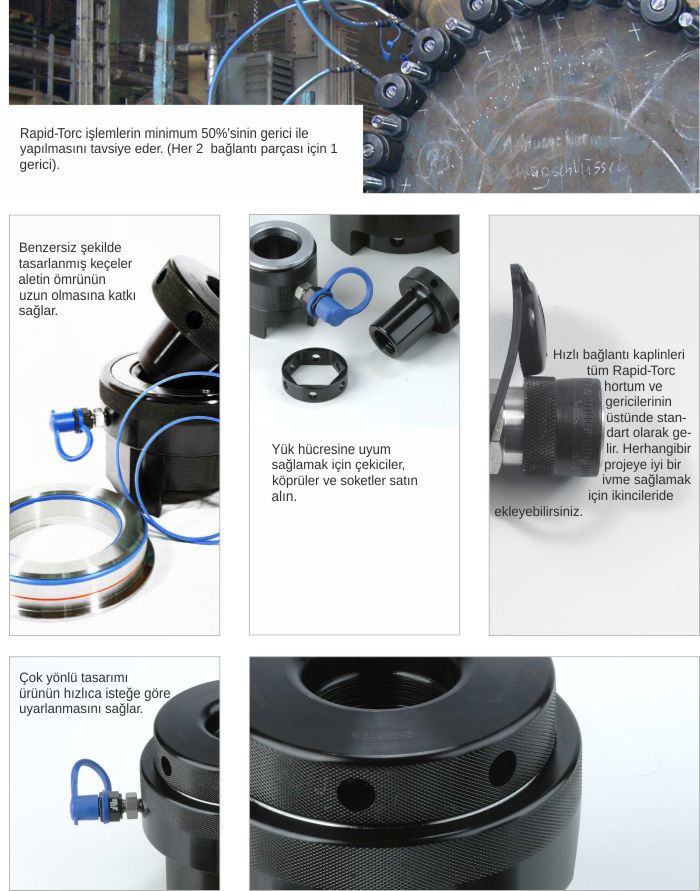

Rapid-Torc işlemlerin minimum 50%'sinin gerici ile yapılmasını tavsiye eder. (Her 2 bağlantı parçası için 1 gerici).

Benzersiz şekilde tasarlanmış keçeler aletin ömrünün uzun olmasına katkı sağlar.
Yük hücresine uyum sağlamak için çekiciler, köprüler ve soketler satın alın.
Hızlı bağlantı kaplinleri tüm Rapid-Torc hortum ve gericilerinin üstünde standart olarak gelir. Herhangibir projeye iyi bir ivme sağlamak için ikincileride ekleyebilirsiniz.
Çok yönlü tasarımı ürünün hızlıca isteğe göre uyarlanmasını sağlar.
